Указатели напряжения начального уровня — «Поиск-11», «Поиск-12», «Поиск-13» и «Поиск-Ф»



Указатели напряжения «Поиск-11», «Поиск-12», «Поиск-13» и «Поиск-Ф» предназначены для контроля наличия напряжения переменного (50 Гц) и постоянного тока в электроустановках до 1000 В. Контроль осуществляется с помощью светодиодных индикаторов. Указатели имеют варианты исполнения, в зависимости от наличия дополнительных функций таких как:

    • определение полярности напряжения постоянного тока (полярность);
    • проверка целостности электрических цепей (прозвонка);
    • определение фазного провода в цепях переменного тока (фаза);
    • определение направления вращения (чередование) фаз в трехфазных цепях переменного тока (чередов. фаз) – Поиск-Ф.

Условия эксплуатации:

    • температура окружающей среды от -450С до +400С;
    • относительная влажность воздуха- 80% при температуре +250С;
    • высота над уровнем моря до 1000 м.
    • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей

Основные технические данные:

    •  Ток, протекающий через указатель, не более 10 мА.
    •  Сопротивление проверяемой цепи при прозвонке, не более 100 кОм.
    •  Длительность зарядки указателя от сети ~220 В, не менее 10 сек.
    •  Время сохранения заряда, не менее 8 ч.
    •  Время свечения излучающего элемента “ТЕСТ” при прозвонке после зарядки, не менее 20 сек.
    •  Вид климатического исполнения У категории размещения 2 по ГОСТ 15150-69.
    •  Электрическая прочность изоляции корпуса и провода, не менее 2000 В.
    •  Масса, не более 0,1 кг.
    •  Габариты указателя: 195 х 42 х 25 мм.
    •  Длина соединительного провода, не менее 1 м.

Диапазоны контроллируемых напряжений и дополнительные функции:



Варианты исполнения указателя

ПОИСК-11

ПОИСК-12

ПОИСК-13

ПОИСК-Ф

Диапазон контролируемых напряжений, В

75…500

75…500

75…500



Функция

Полярность

*

*





Прозвонка

*

*





Фаза



*

*

*

Чередов. фаз





*

*

Схемы органов управления указателей напряжения Поиск-11, Поиск-12, Поиск-13 и Поиск-Ф приведены ниже:

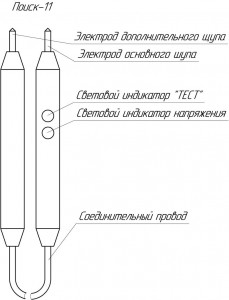

Схема управления Поиск-11

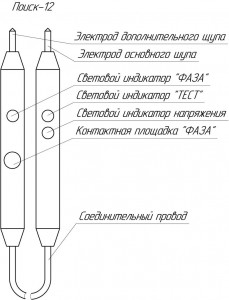

Схема управления Поиск-12

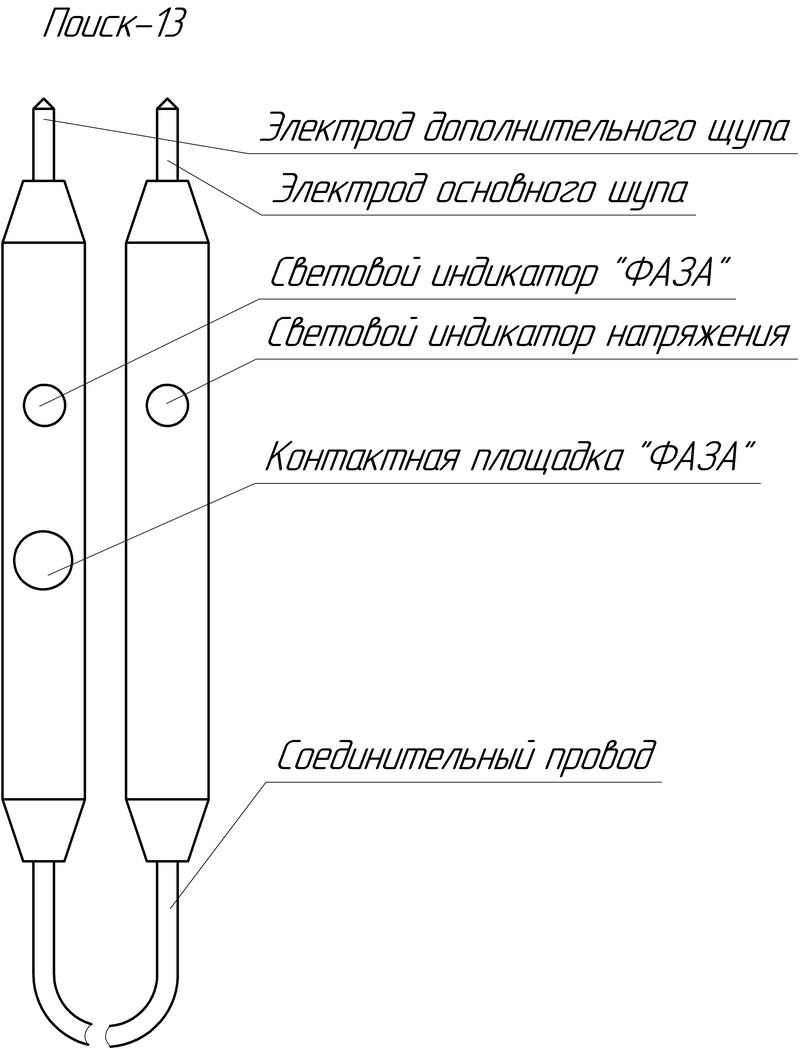

Схема управления Поиск-13

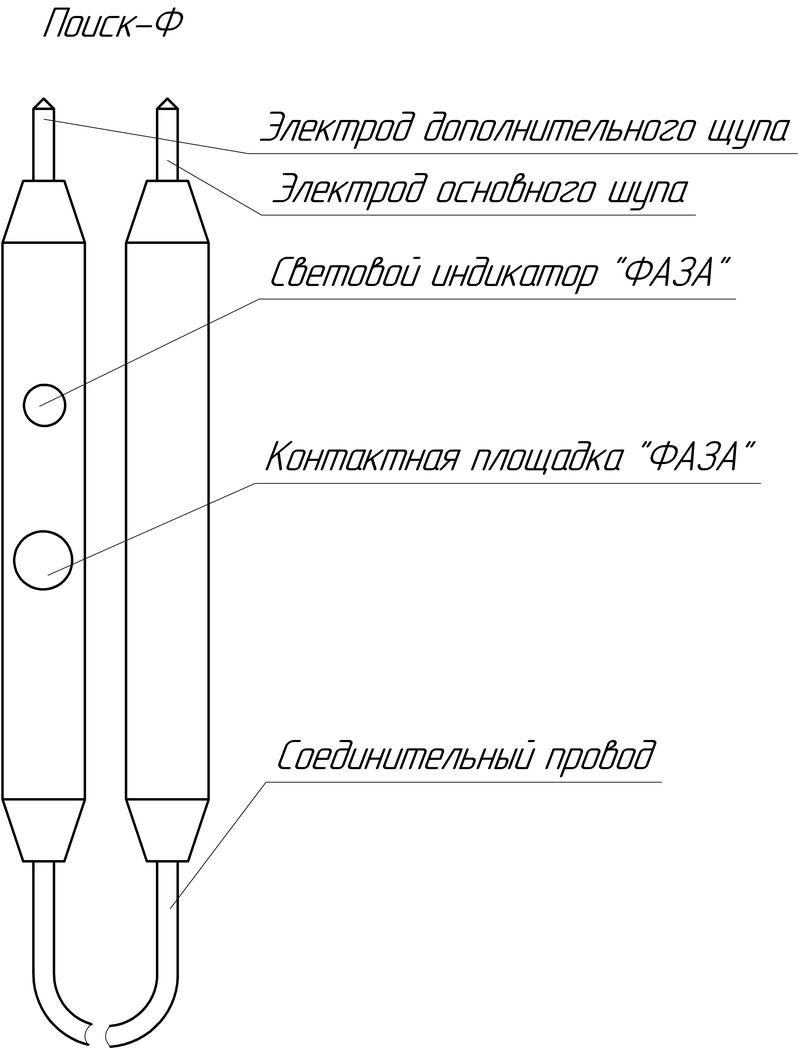

Схема управления Поиск-Ф

 Внешний вид указателей Поиск-11,  Поиск-12,  Поиск-13   и Поиск-Ф
