ЭМГ 14 предназначены для дистанционного управления гидрораспределителями и различными механизмами с условным проходом 6 мм.
Аналогом данного магната являются электромагниты ЭМ-24, КВМ-35, ПЭ-35.
Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
Допускаемое давление рабочей жидкости в полости электромагнита – 6 МПа.
Катушка изолирована стеклонаполненным полиамидом. Металлические части, контактирующие с окружающей средой защищены от коррозии.
Условия эксплуатации:
- Номинальные значения факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89.
- Верхнее значение относительной влажности воздуха: 98% при 25°С для исполнения У; 80% при 25°С для исполнения УХЛ;
- Высота над уровнем моря — не более 4300 м.
- Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры электромагнитов в недопустимых пределах.
- Допускается работа в среде, насыщенной масляной пылью, каплями и брызгами масла с температурой не более 60°С.
- По условиям эксплуатации в части коррозионной активности атмосферы электромагниты соответствуют группам условий эксплуатации металлических изделий по ГОСТ15150-69: 3-для климатического исполнения У; 1-для климатического исполнения УХЛ.
- Нормальное рабочее положение электромагнитов — вертикальное и горизонтальное.
- Степень защиты с присоединёнными соединителями электрическими СЭ11-19 – IP54, с присоединёнными соединителями электрическими 2РМГ14 и ШР16 — IP65;
- Установленная безотказная наработка электромагнита – не менее 2,5*10(6) циклов.
Рис. Электромагнит ЭМГ 14
Основные технические характеристики:
Наименование параметра |
Значение |
|
Относительная продолжительность включения ПВ, % |
100 |
40 |
Условный проход, мм |
6 |
|
Номинальное рабочее напряжение, В |
12, 24, 48, 110, 220 |
|
Номинальное тяговое усилие, Н |
25 |
35 |
Номинальный ход якоря, мм |
2,5 |
|
Полный ход якоря, мм |
5,5 |
|
Номинальная потребляемая мощность, Вт |
35 |
45 |
Время сбрасывания, с |
0,07 |
0,06 |
Время возврата, с |
0,05 |
|
Рабочее давление в полости якоря, МПа |
9,8 |
|
Масса, кг, не более |
0,55 |

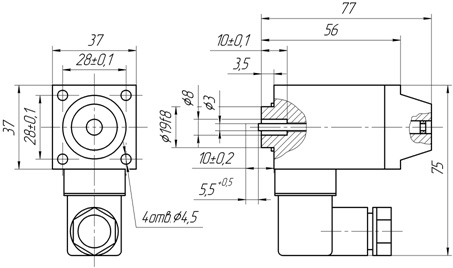

Габаритные, установочные, присоединительные размеры:
Номинальное рабочее напряжение, В:
- переменного тока 24; 36; 110; 220;
- постоянного тока 12; 24; 48; 110
Электромагнит крепится к гидрораспределителю четырьмя винтами.
Структура условного обозначения:
ЭМГ | Вид электромагнита: |
14 | Номер разработки |
22 | Номинальная работа 0,0625 Нм |
1,2 | Род тока: 1-переменный, 2- постоянный |
2 | Способ воздействия на исполнительный механизм:2-одностороннего действия, толкающий |
2,4 | Относительная продолжительность включения:2-ПВ=100%; 4-ПВ=40% |
2 | Конструктивное исполнение токопровода:2- с соединителем электрическим |
65 | Степень защиты по ГОСТ 14255: 65 — IP65 |
У3,Т3 | Климатическое исполнение: У3, Т3 |
