Электромагнит ЭДМ (ЭД-10, ЭД-11)

Электромагниты ЭДМ (однофазные переменного тока длинноходовые) применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами. Применяются взамен электромагнитов ЭД-10, ЭД-11.

Рабочее положение – любое.

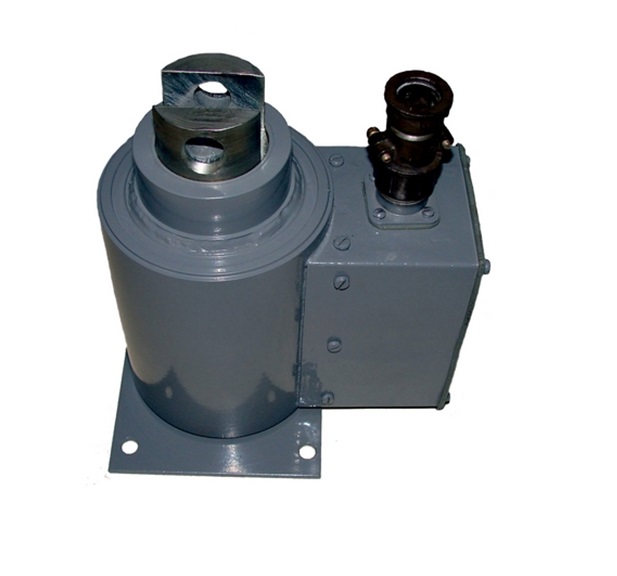

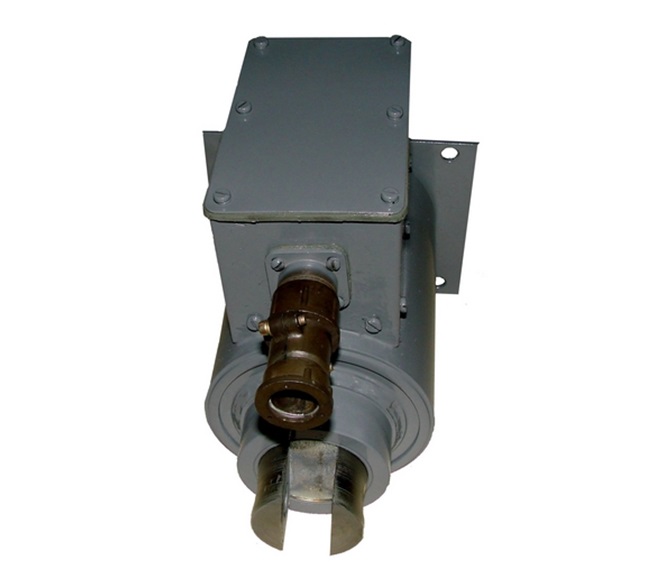

Электромагнит ЭДМ-10 с навесным блоком питания

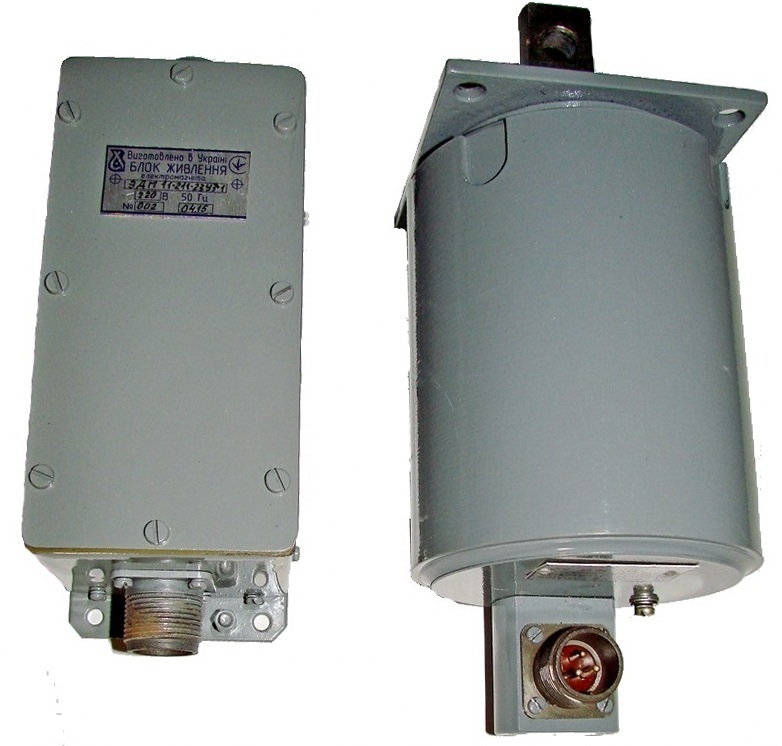

Электромагнит ЭДМ-11 с выносным блоком питания

Основные технические характеристики:

Характеристика/Тип эл.магнита

ЭДМ-10

ЭДМ-11

Тяговое усилие, кг/с

16

25

Напряжение питания,В 110, 127, 220, 380, 500, 660
Потребляемая мощность (пусковая/рабочая), Вт 2300/120
Номинальное усилие, Н 160
Число циклов в час 120
Ход якоря, мм 40
Габаритные размеры, мм

144х134х175

144х152х175

Масса, кг

10

10.2

 Габаритные, присоединительные и установочные размеры:





Тип электромагнита: А Б
ЭДМ-10 96 125
ЭДМ-11 100 139



Структура условного обозначения электромагнитов:

ЭДМ-10-102 УХЛ4 220ВЭД

Обозначение серии электромагнита — ЭДМ

10        Цифра. Условное обозначение габарита электромагнита:

10; 11.

         Цифра. Условное обозначение исполнения по способу воздействия на исполнительный механизм:

1 - тянущее исполнение;

0          Цифра. Условное обозначение режима работы (относительной продолжительности включения, %):

0ПВ100%;

         Цифра. Условное обозначение исполнения степени защиты:

1 - IP00

2 - IP20

УХЛ4  Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150:

У3; Т3; УХЛ4.

220В   Цифры. Исполнение катушки по напряжению: 110, 127, 220, 380, 500, 600
