Электромагнит ЭМТ 23

Электромагнит ЭМТ 23 (постоянного тока, тормозной, длинноходовый)  предназначен для применения в качестве исполнительного органа в подъемно-транспортных машинах и механизмах.

Электромагнит ЭМТ 23 может быть использован взамен электромагнитов переменного тока серии КМТ, КЭП, УТЭМ, имея с ними одинаковые присоединительные и установочные размеры. Режим работы – продолжительный. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление.

Условия эксплуатации:

  • температура окружающей среды от – 40 °С до +50 °С;
  • вид климатического исполнения электромагнитов УХЛ, категории размещения 2 по ГОСТ 15150-69;
  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, атмосфера типа ІІ по ГОСТ 15150-69;
  • степень защиты оболочки электромагнита IP44 по ГОСТ 14254-80;
  • степень защиты  IP20 по ГОСТ 14254-80;
  • нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5°;
  • режим работы – продолжительный или повторно-кратковременный;
  • номинальное рабочее напряжение, В  -  220/50Гц, 380/50Гц;
  • номинальные значения механических внешних воздействующих  факторов — по ГОСТ 17516.1 для группы механического исполнения МЗ.

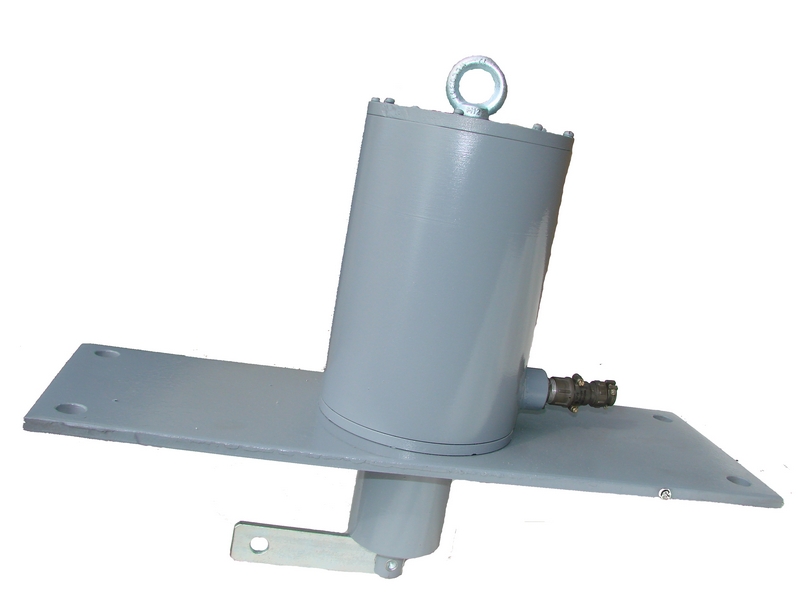

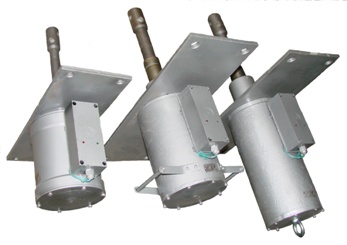

Рис. Электромагниты серии ЭМТ 23М

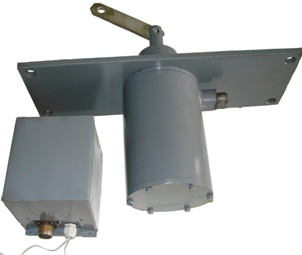

Рис. Электромагнит ЭМТ 23 с внешним блоком управления

Основные технические характеристики:

Наименование параметра

Значение параметра

ЭМТ 23-1

ЭМТ 23-2

ЭМТ 23-3

ЭМТ 23-4

Номинальный ход якоря, мм

50

50

60

80

Номинальное тяговое усилие, Н (кг)

245 (25)

490 (50)

680 (69,3)

1009 (103)

Номинальная потребляемая мощность, Вт

70

90

100

100

Число циклов в час

600

400

300

300

Потребляемая мощность при форсировке, Вт

1500

1500

2000

3000

Масса якоря электромагнита, не более, кг

2,5

5,5

10

14,8

Масса электромагнита, не более, кг

28

38

60

60

Примечание:

1.  Вес поднимаемого груза равен разности между тяговым усилием и весом якоря.

При определении усилия, воздействующего на привод, необходимо учитывать расположение тяги. При нижнем положении необходимо вычитать массу якоря из табличного значения тягового усилия.

2. Время срабатывания и возврата по ГОСТ 19264-97 обеспечивается при  нагрузке электромагнита равной 0,7 номинальной тяговой силы.

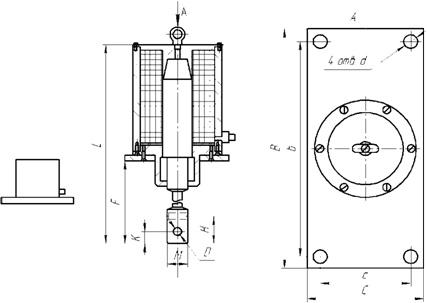

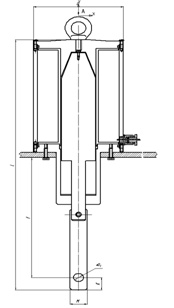

Габаритные, установочные, присоединительные размеры:

Тип электромагнита

Размеры, мм

L

F

H

K

D

M

B

C

b

c

d

ЭМТ 23-1

400

196

35

15

120

30

376

140

346

100

14

ЭМТ 23-2

490

270

55

25

140

40

490

175

450

130

17

ЭМТ 23-3

590

316

60

30

180

50

640

220

580

160

22

ЭМТ 23-4

700

316

60

30

180

50

640

220

580

160

22

Блок питания устанавливается в шкафу управления или вне шкафа, но в индивидуальном защитном кожухе, исключающим попадание воды, масла, эмульсии и т.п.

Рабочее положение блока — любое, удобное для монтажа.

Для обеспечения максимального быстродействия отхода якоря и защиты блока управления от коммутационных помех рекомендуется подключение электромагнита по нижеприведенной схеме

Блок управления к электромагниту соединительным двухпроводным кабелем по схеме 2→2, 3→3 разъема ШР20П4НШ. Сечение жил кабеля не менее 1,5 мм2 .

Рис. Схема подключения электромагнита ЭМТ 23
